从零开始搭建你的第一个RFID感应电磁锁机关

面向零基础小白的Arduino硬件入门教程，手把手教你完成第一个密室逃脱电子机关

教程概述

这篇教程将带领完全没有电子硬件基础的读者，从零开始搭建一个完整的RFID感应电磁锁机关。当玩家将正确的RFID卡片放置在感应区域时，系统会验证卡片信息，验证通过后自动释放电磁锁实现开门效果。整个项目的物料成本约85元人民币，制作时间约2至3小时。

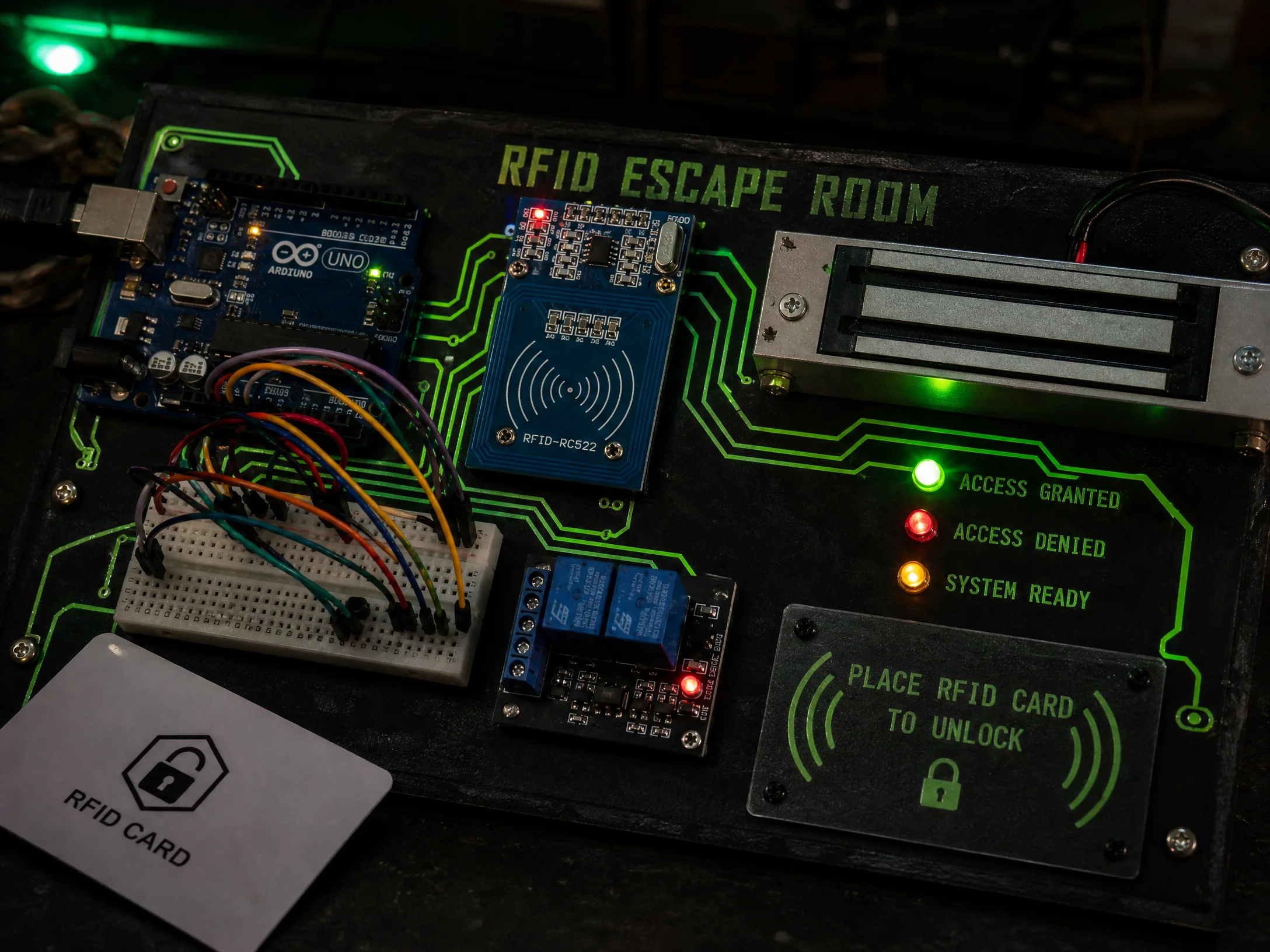

RFID感应电磁锁机关完整组装效果

采购清单（BOM表）

以下是完成本项目所需的全部元器件清单。建议在同一家店铺购买以节省运费，大部分元器件在主流电子元件商城均有售。

  • Arduino Uno R3 开发板 × 1（约25元）
  • MFRC522 RFID读卡器模块 × 1（约8元）
  • 13.56MHz RFID白卡 × 3（约3元）
  • 5V单路继电器模块 × 1（约5元）
  • 12V电磁锁（吸力型）× 1（约20元）
  • 12V/2A直流电源适配器 × 1（约15元）
  • 面包板 × 1（约5元）
  • 杜邦线（公对母）× 若干（约4元）
  • LED指示灯（红绿各一）× 2（约1元）
  • 220Ω电阻 × 2（约0.5元）

接线步骤

第一步：连接RFID模块

MFRC522模块使用SPI协议与Arduino通信。将模块的SDA引脚连接到Arduino的数字引脚10，SCK连接到引脚13，MOSI连接到引脚11，MISO连接到引脚12，RST连接到引脚9，VCC连接3.3V电源（注意不是5V），GND连接地线。接线时务必确认电压正确，错误的电压可能损坏模块。

第二步：连接继电器与电磁锁

继电器模块的VCC连接Arduino的5V，GND连接地线，IN（信号输入）连接数字引脚7。继电器的常开触点（NO）连接12V电源的正极与电磁锁的正极，电磁锁的负极连接12V电源的负极。当Arduino给引脚7高电平信号时，继电器吸合，12V电路导通，电磁锁通电释放。

第三步：连接LED指示灯

绿色LED的正极通过220Ω电阻连接到数字引脚6，负极接地——用于指示验证通过。红色LED的正极通过220Ω电阻连接到数字引脚5，负极接地——用于指示验证失败。LED指示灯虽然不是必须的，但能极大提升机关的交互反馈感受。

代码烧录

首先需要在Arduino IDE中安装MFRC522库。打开Arduino IDE，进入「工具」→「管理库」，搜索「MFRC522」并安装。然后将以下代码复制到IDE中，通过USB线连接Arduino并上传。

rfid_electromagnetic_lock.ino
#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9
#define LOCK_PIN 7
#define GREEN_LED 6
#define RED_LED 5

MFRC522 rfid(SS_PIN, RST_PIN);

// 授权卡片的UID（需替换为你自己卡片的UID）
byte authorizedUID[] = {0xDE, 0xAD, 0xBE, 0xEF};

void setup() {
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();

  pinMode(LOCK_PIN, OUTPUT);
  pinMode(GREEN_LED, OUTPUT);
  pinMode(RED_LED, OUTPUT);

  digitalWrite(LOCK_PIN, LOW);
  digitalWrite(GREEN_LED, LOW);
  digitalWrite(RED_LED, LOW);

  Serial.println("=== RFID电磁锁机关系统启动 ===");
  Serial.println("等待卡片靠近...");
}

void loop() {
  if (!rfid.PICC_IsNewCardPresent()) return;
  if (!rfid.PICC_ReadCardSerial()) return;

  Serial.print("检测到卡片，UID: ");
  for (byte i = 0; i < rfid.uid.size; i++) {
    Serial.print(rfid.uid.uidByte[i], HEX);
    Serial.print(" ");
  }
  Serial.println();

  if (checkUID(rfid.uid.uidByte, rfid.uid.size)) {
    Serial.println(">>> 验证通过！电磁锁释放5秒 <<<");
    digitalWrite(GREEN_LED, HIGH);
    digitalWrite(LOCK_PIN, HIGH);
    delay(5000);
    digitalWrite(LOCK_PIN, LOW);
    digitalWrite(GREEN_LED, LOW);
  } else {
    Serial.println(">>> 验证失败！卡片未授权 <<<");
    digitalWrite(RED_LED, HIGH);
    delay(2000);
    digitalWrite(RED_LED, LOW);
  }

  rfid.PICC_HaltA();
}

bool checkUID(byte *uid, byte size) {
  if (size != sizeof(authorizedUID)) return false;
  for (byte i = 0; i < size; i++) {
    if (uid[i] != authorizedUID[i]) return false;
  }
  return true;
}

测试与调试

代码上传成功后，打开串口监视器（波特率9600）。将RFID卡片靠近读卡器，串口会显示卡片的UID。将显示的UID替换代码中authorizedUID数组的值，重新上传代码。再次刷卡测试，如果绿灯亮起且听到电磁锁释放的「咔哒」声，说明机关搭建成功。
